| 品牌阶新科技 | 型号4020 |
| 尺寸规格4014 | 功率0.2W |
| 芯片品牌三安 | 显色指数90 |
| 光通量16lm | 正向电压5V |
| 反向电压5V | 静电击穿电压（ESD）5V |
| 额定电流20A | 芯片尺寸8mil |
| 荧光粉品牌531 | 胶水品牌135 |
| 导线材质金线 | 支架材质铜 |
| 发光角度120° | 发光效率100lm/W |
| 色容差<7SDCM | 热阻≤10°/W |
| 最大允许结温3153° | 电压温度系数32mV/°C |
| 1000小时常规老化90% | 6000小时常规老化321% |
| 是否通过LM-80测试是 | 色温区间3500K |
| 相关色温3500K |
展开
4020侧发光LED 医疗器械智能应用全彩灯珠6812
4020侧发光灯珠 医疗器械智能应用LED 5V内置IC灯珠 协议通用6812/2812等PWM技术 内置芯片LED 6812/2812全彩
阶新科技内置驱动方案***，***SK6812/XT1511/断点续传/4020侧发光内置驱动芯片灯珠，5050/3535/2427/4020等封装规格尺寸智能IC灯珠，适用于幻彩应用领域，智能应用方案等。
智能外控表面贴装SMD
型号: XT1511-4020 SIDE
1.产品概述:
XT1511-4020 SIDE是一个集控制电?与发光电?于一体的智能外控LED光源。每个元件即为一个像素点。像素点内部包含?智能数字接口数据锁存信号整形放大驱动电?，电源稳压电路，内置恒流电路，***RC振荡器，输出驱动采用***PWM技术，有效保证?像素点内光的颜色高一致性。
数据协议采用单极性归?码的通讯方式，像素点在上电复位以后，DIN端接受从控制 器传输过来的数据，首先送过来的24bit数据被***个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处?电?整形放大后通过DO端口开始转 发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点 采用自动整形转发技术，使得该像素点的级联个数?受信号传送的限制，仅仅受限信 号传输速?要求。
LED具有低电压驱动，环保节能，??高，散射角?大，一致性好，超低功?，超长寿命等优点。将控制电?集成于LED上面，电?变得?加简单，体积小，安装?加简?。
2.主要应用领域:
●LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明
●LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。
3.特性说明:
●Top SMD内部集成高质量外控单线串行级联恒流IC；
●控制电?与芯片集成在SMD 4020元器件中，构成一个***外控像素点,色温效果均匀且一致性高。
●内置数据整形电?，任何一个像素点收到信号后经过波形整形再输出，保证线?波形畸变?会?加。
●内置上电复位和掉电复位电?，上电不亮灯；
●灰度调节电路（256级灰度可调），
●红光驱动特殊处理，配色更均衡，
●单线数据传输，可***级联。
●整形转发强化技术，两点间传输距离超过10M.
●数据传输频率可达800Kbps， 当刷新速?30帧/秒时，级联数?小于1024点。

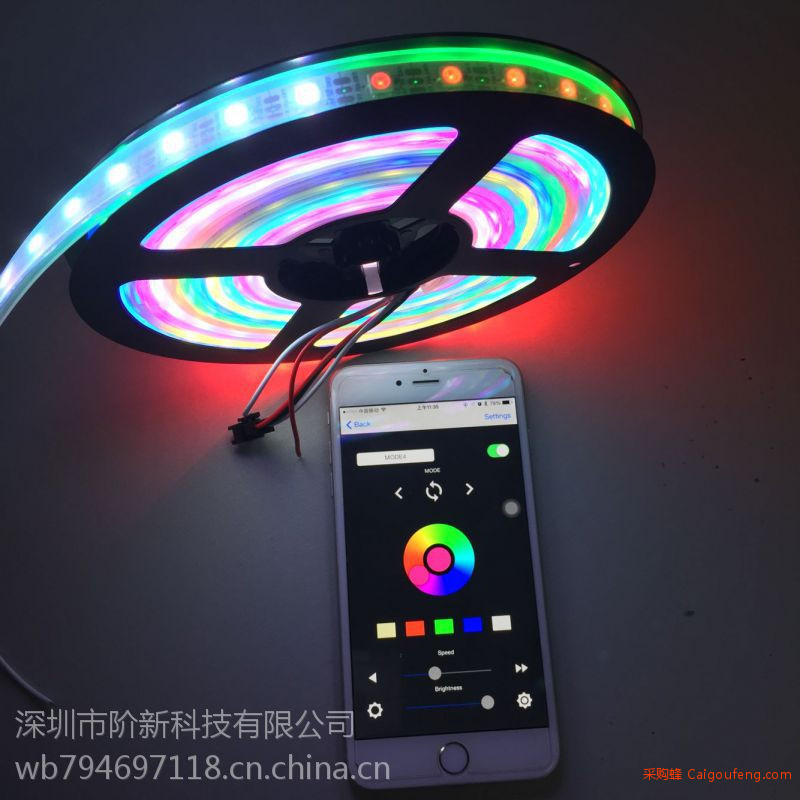

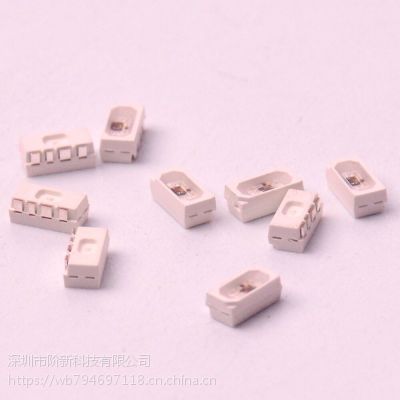

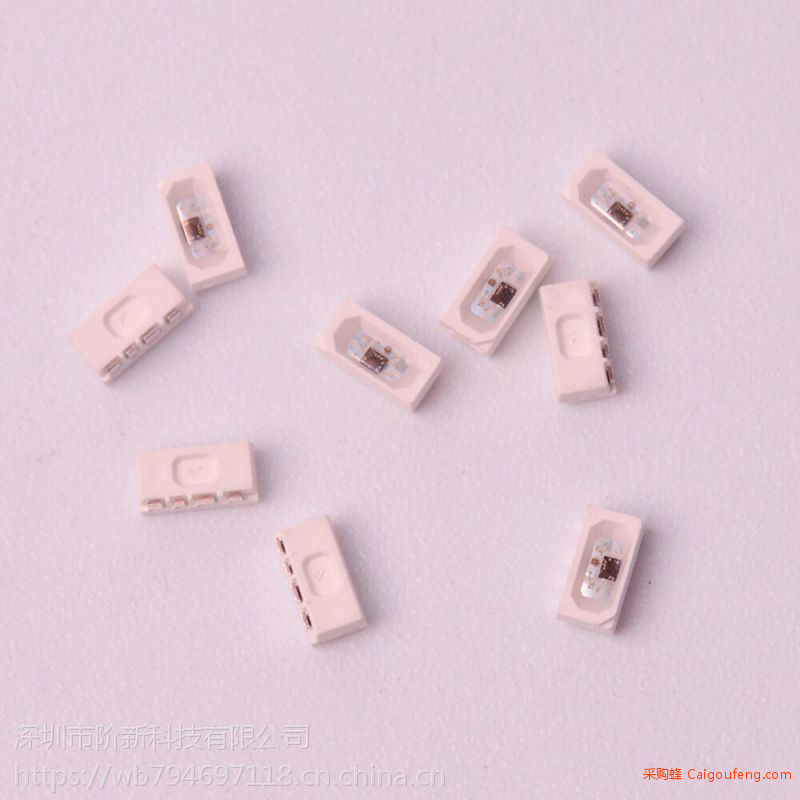

产品图片：
